Bohreinheit mit Servoantrieb B045 + VSSCH-5

Die Baureihe B045 + VSSCH-5 stellt eine kompakte und vielseitig einsetzbare Lösung im Bereich der Bohreinheiten mit servomotorisch angetriebenem Vorschub dar. Die Einheit besteht aus einer leistungsstarken Bohrspindel in Kombination mit einem präzisen Vorschubschlitten und eignet sich für die Bearbeitung von Holz, Kunststoff sowie Leichtmetallen.

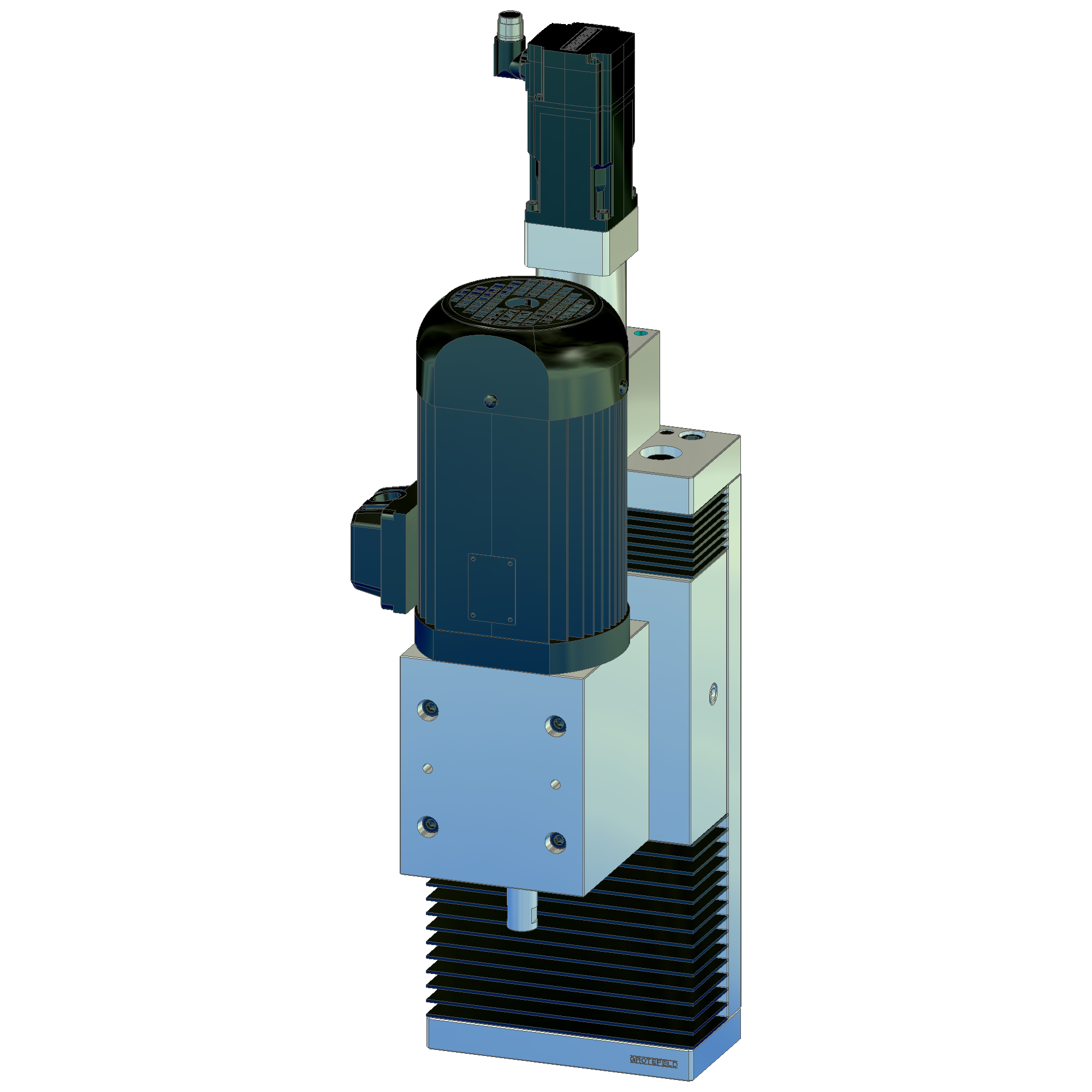

Der Vorschub erfolgt über einen Servomotor, der eine Kugelgewindespindel antreibt und dadurch eine exakte Positionierung sowie reproduzierbare Bearbeitungsprozesse ermöglicht. Die Einheit ist mit einem Hub von 100 mm oder 150 mm erhältlich und kann damit an unterschiedliche Bearbeitungsaufgaben angepasst werden.

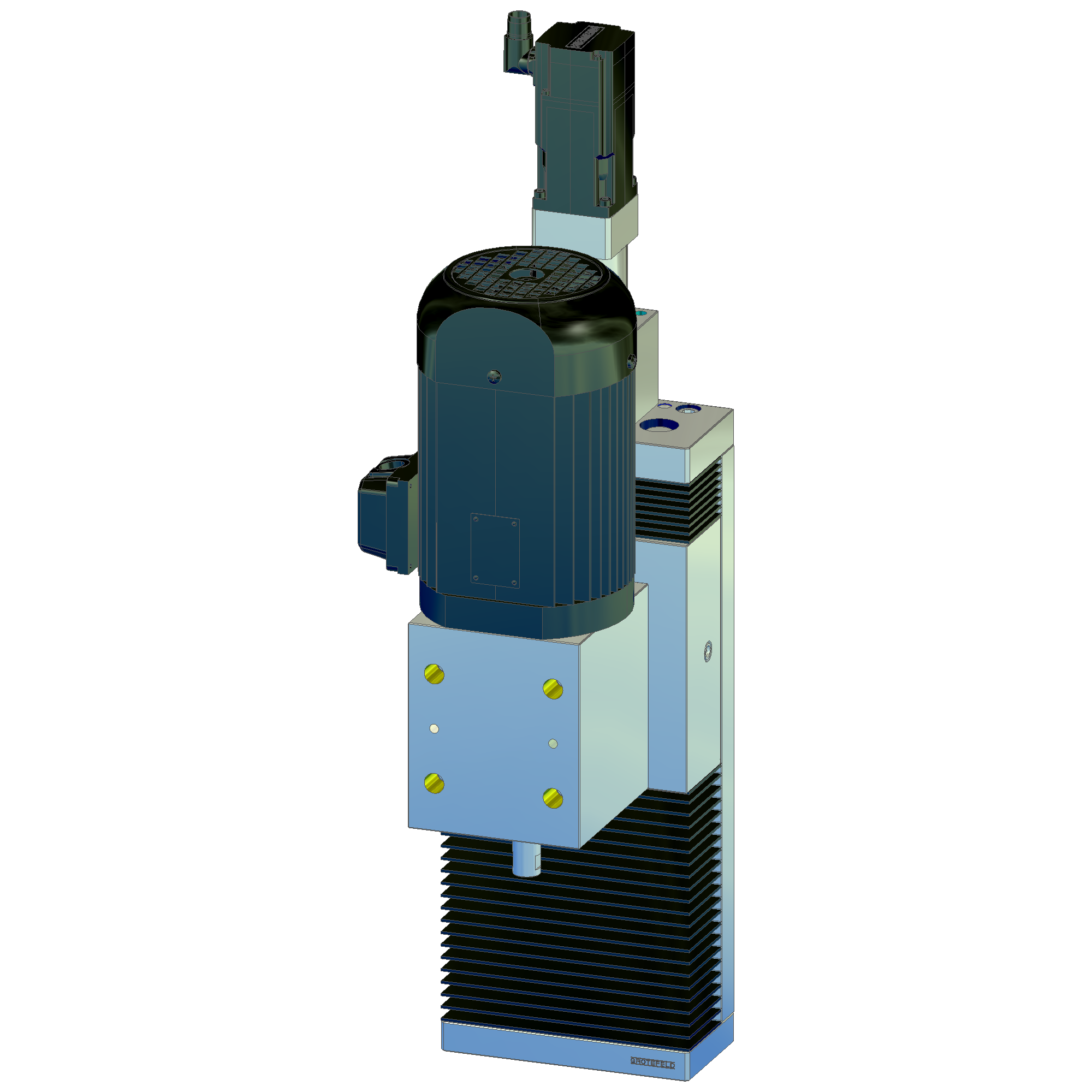

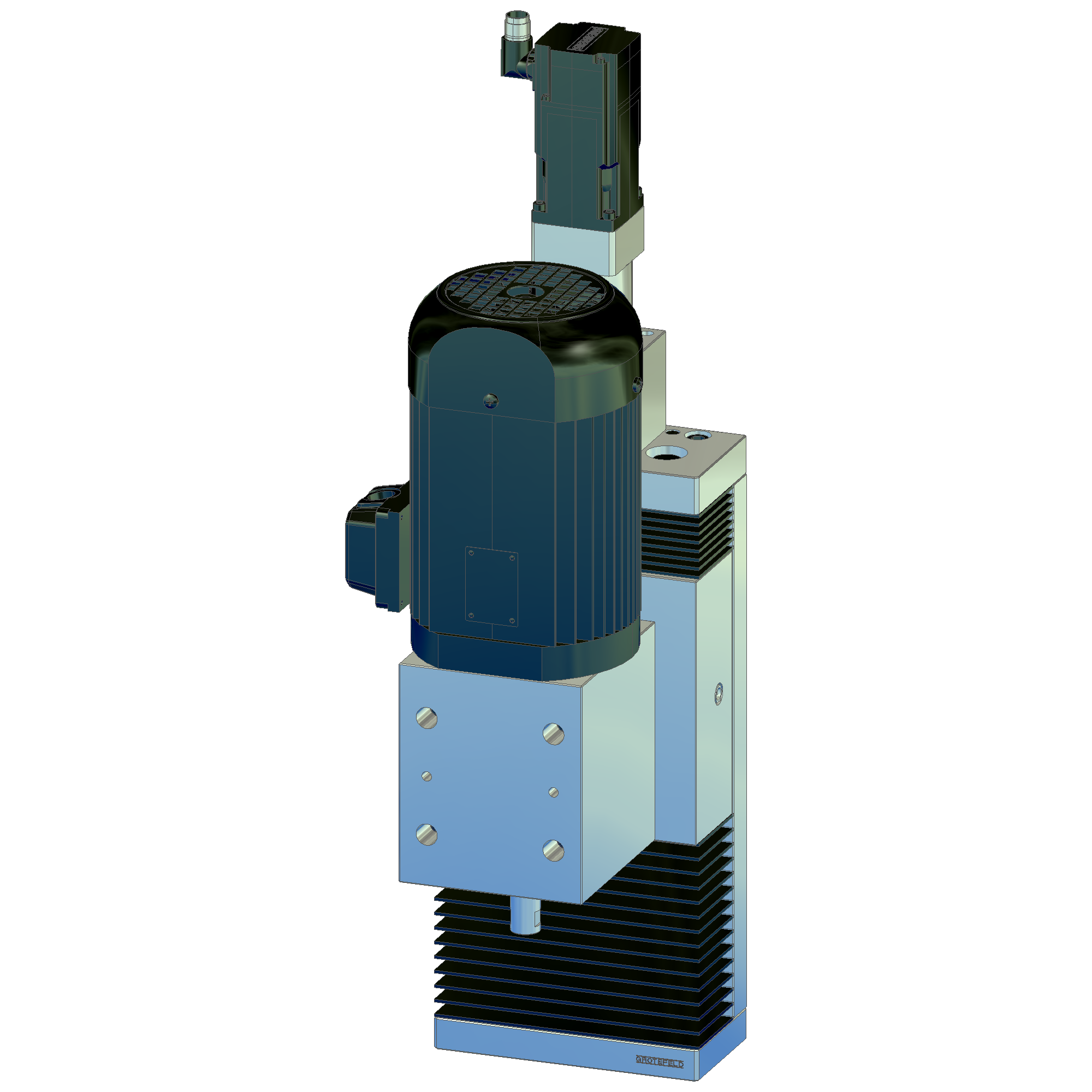

Für den Antrieb der Bohrspindel stehen Drehstrommotoren mit 1,1 kW oder 2,2 kW zur Verfügung. Die Drehzahl kann über einen kundenseitig vorgesehenen Frequenzumrichter stufenlos im Bereich von 2.700 bis 5.400 1/min geregelt werden. Dies ermöglicht eine flexible Anpassung an unterschiedliche Werkstoffe und Bearbeitungsanforderungen.

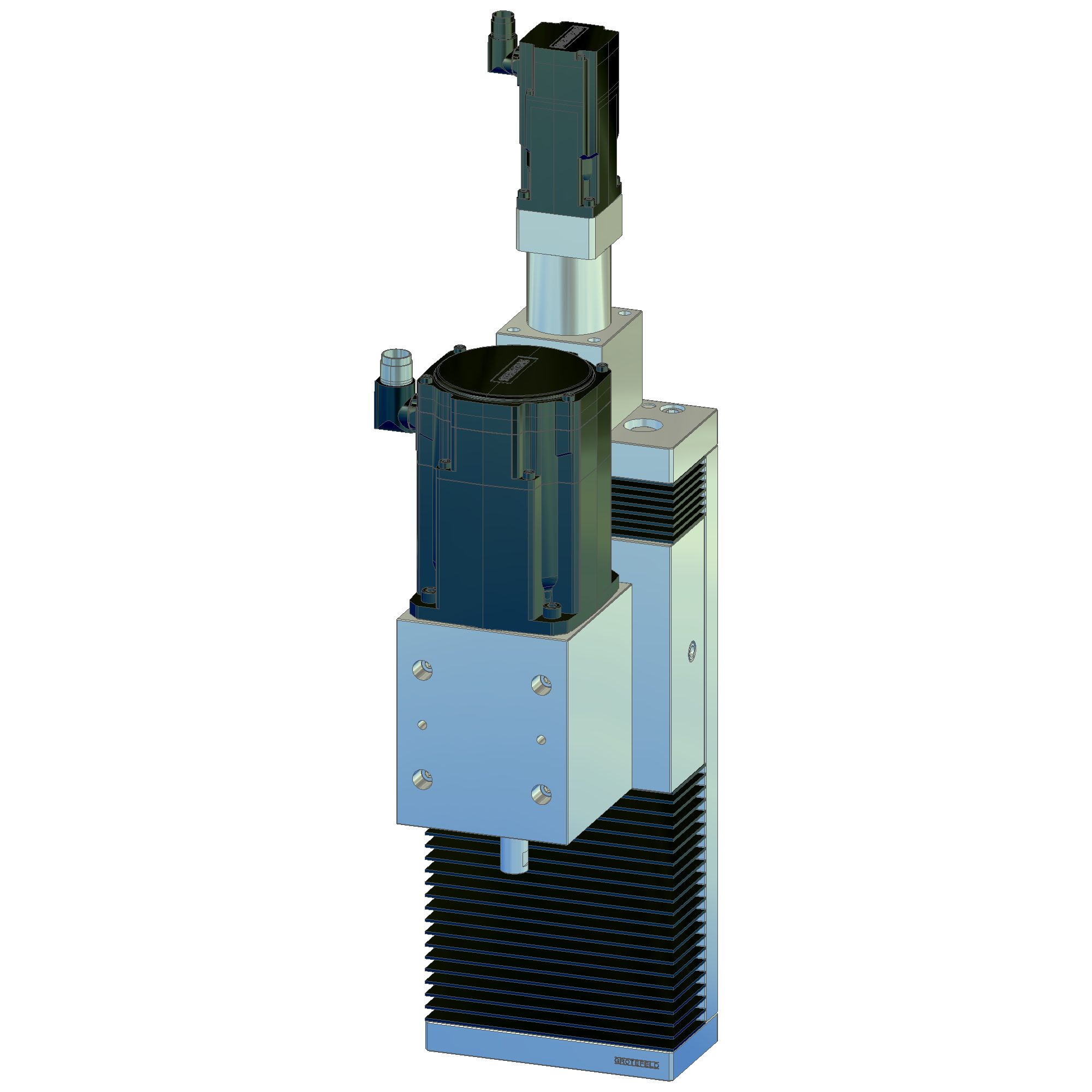

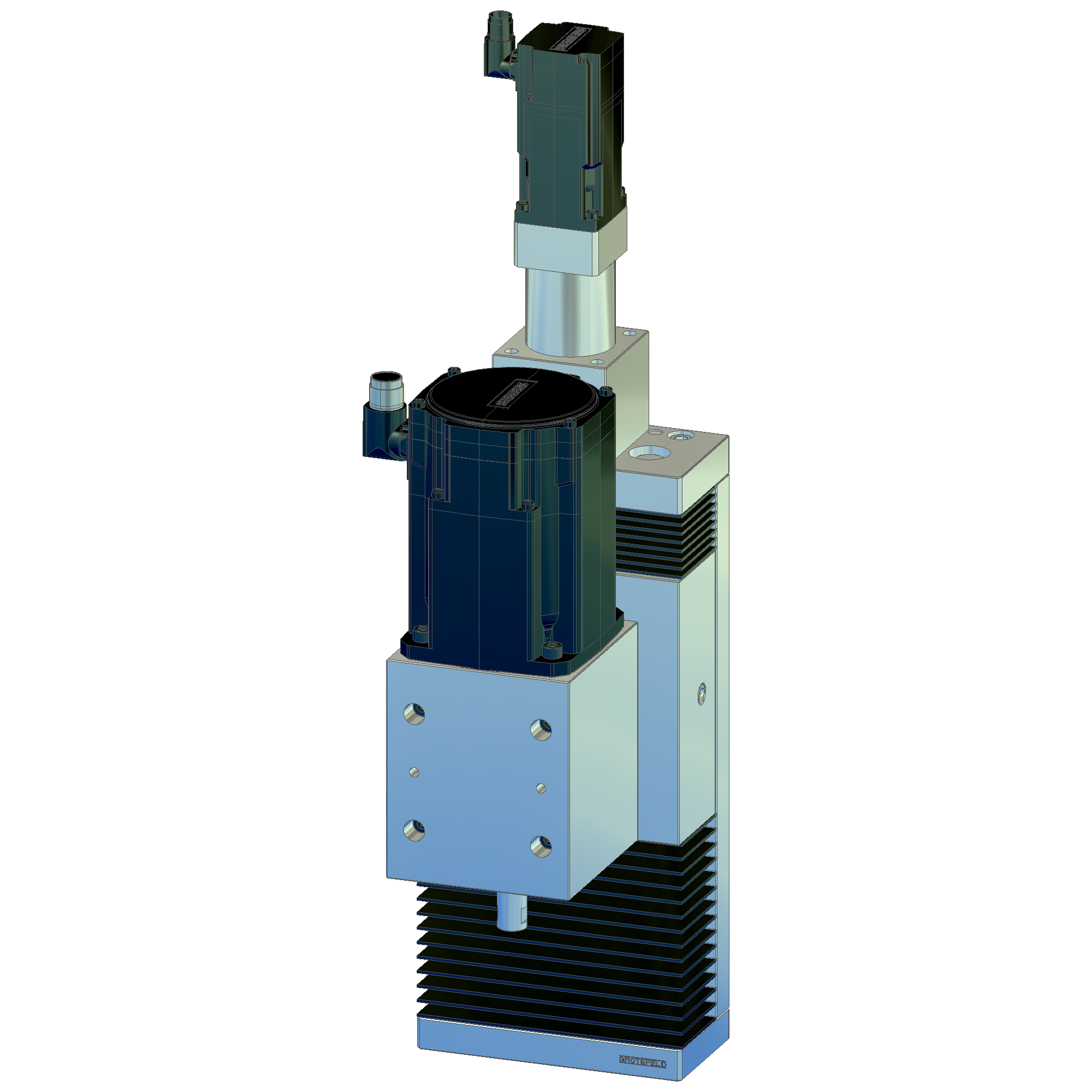

Alternativ können für die Bohrspindel Servomotoren mit Leistungen von 1,7 kW, 2,3 kW und 3,3 kW eingesetzt werden. Diese ermöglichen eine präzise Drehzahlregelung und den Einsatz auch bei niedrigeren Drehzahlen.

Die Werkzeugaufnahme erfolgt standardmäßig über Ø10H7 x 20 mit seitlicher M6-Sicherung. Alternativ sind Ausführungen mit Bohrfutter oder Spannzangenaufnahme möglich. Die Spindel dreht standardmäßig im Rechtslauf.

Die Führung des Vorschubschlittens erfolgt über zwei präzise Stahlwellen mit Ø36 mm, was eine hohe Stabilität und Steifigkeit der gesamten Einheit gewährleistet. Der servomotorisch angetriebene Vorschub ermöglicht dabei eine präzise und reproduzierbare Zustellung der Bohrspindel.

Durch ihren modularen Aufbau eignet sich die Einheit sowohl für Einzelanwendungen als auch für die Integration in komplexere Bearbeitungssysteme. Unterschiedliche Hübe, Spindelantriebe und Werkzeugaufnahmen ermöglichen eine Anpassung an die jeweiligen Anforderungen. Mit einem Gesamtgewicht von ca. 40 kg bietet die Einheit eine ausgewogene Kombination aus Leistungsfähigkeit, Stabilität und kompakter Bauweise.
