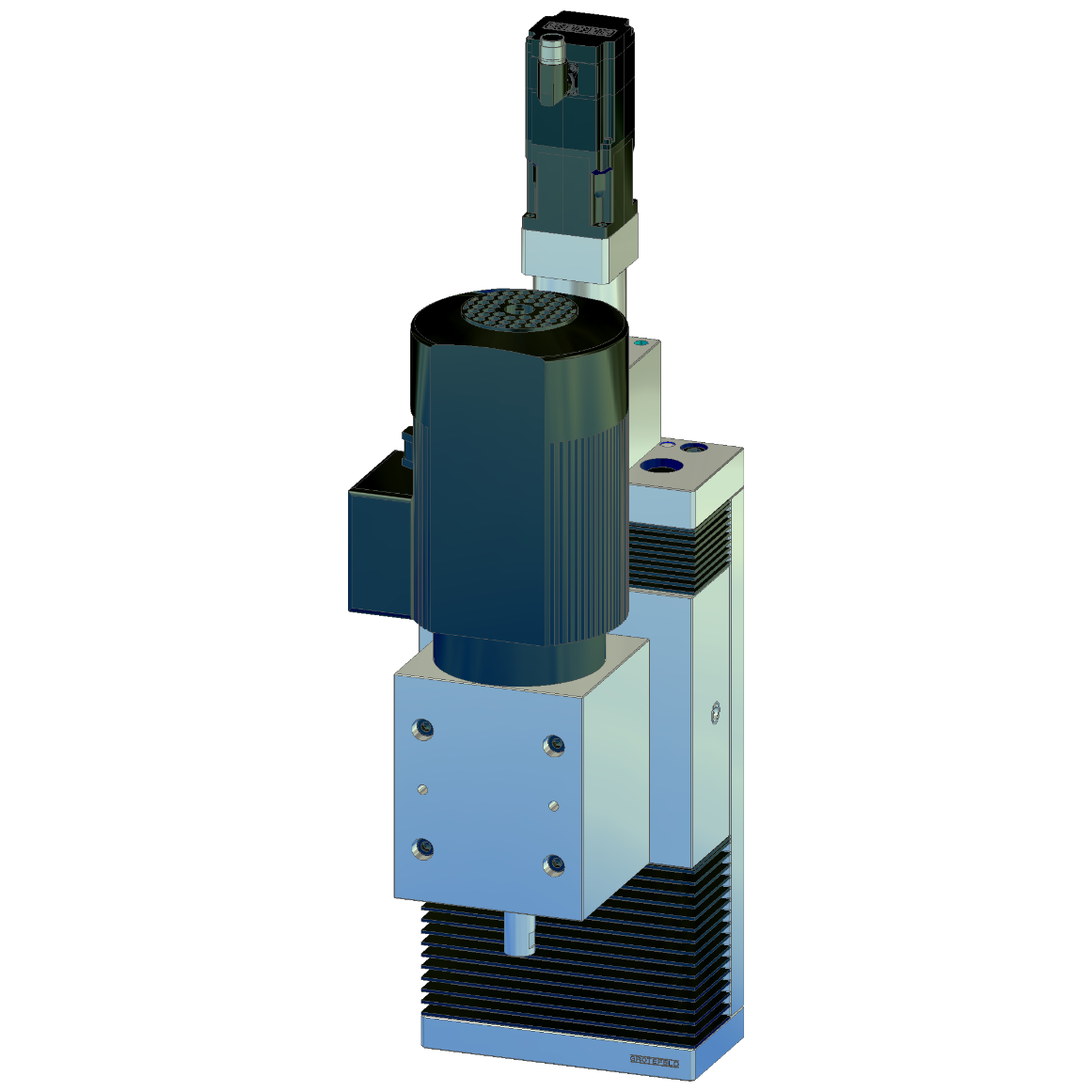

Bohreinheit mit Servoantrieb B045 + VSSCH-5-080

Die Baureihe B045 + VSSCH-5-080 stellt eine kompakte und vielseitig einsetzbare Lösung im Bereich der Bohreinheiten mit servomotorisch angetriebenem Vorschub dar. Die Einheit besteht aus einer leistungsstarken Bohrspindel in Kombination mit einem präzisen Vorschubschlitten und eignet sich für die Bearbeitung von Holz, Kunststoff sowie Leichtmetallen.

Der Vorschub erfolgt über einen Servomotor, der eine Kugelgewindespindel antreibt und dadurch eine exakte Positionierung sowie reproduzierbare Bearbeitungsprozesse ermöglicht. Der Verfahrweg beträgt 80 mm.

Die Bohrspindel wird von einem Drehstrommotor mit einer Leistung von 1,1 kW bei 50 Hz (optional 2,2kW) angetrieben. Die Drehzahl kann über einen kundenseitig vorgesehenen Frequenzumrichter im Bereich von 2.800 bis 5.600 1/min stufenlos geregelt werden. Dies erlaubt eine flexible Anpassung an unterschiedliche Werkstoffe und Bearbeitungsanforderungen.

Die Werkzeugaufnahme erfolgt über Ø10H7 x 20 mit seitlicher M6-Sicherung (alternativ: Bohrfutter oder Spannzangenaufnahme). Die Spindel dreht standardmäßig im Rechtslauf. Die Führung des Vorschubschlittens erfolgt über zwei präzise Stahlwellen mit Ø36 mm, was eine hohe Stabilität und Steifigkeit der gesamten Einheit gewährleistet.

Durch ihren modularen Aufbau eignet sich die Einheit sowohl für Einzelanwendungen als auch für den Einsatz in komplexeren Bearbeitungssystemen. Mit einem Gesamtgewicht von 39,5 kg bietet die Einheit eine ausgewogene Kombination aus Leistungsfähigkeit und kompakter Bauweise.
